CM580-6DF 工控机主板

指示灯

2个指示灯,一个电源指示灯，一个4GONLINE指示灯

BOOT按钮

1个卧式BOOT按钮，按住上电后可以重新烧写系统

复位、返回键

1个卧式复位、返回键

电源接口

1个卧式2X2 间距4.2MM,90度端子插座，12V DC 4A,具有防雷功能，过压过流保护，防反接保护。

喇叭

1个PH2.0的4P喇叭接口，2路功放喇叭输出，双15W

GPIO接口

4个GPIO口，采用弯脚5PIN3.5mm接线端子插座，详见引脚定义

串口

2个RS232串口，1个3.3V  TTL串口输出， PH2.0x4P白色插座

2个RS485串口，15EDG 3.81mm 带耳朵 带法兰 插拔式 3P

USB

6个USB端口，其中4个为USB双层A型母座，另外2个为PH2.0x4P插座,输出电流500mA，1路OTG。均符合USB 2.0规范，具有过流保护功能。

网络

采用全网通的4G网络无线模块，无线网络模块必须采用pcie接口。

RJ45

1路10M/100M bps端口，带指示灯

WiFi&蓝牙（预留）

1路板载2.4G WiFi，带热点功能，802.11 b/g/n，BT4.0

TF卡

支持8G/16G/32G/64G/128G存储扩展功能

LVDS接口

1路LVDS，输出1080P视频，可直接驱动50/60Hz液晶屏

HDIM接口

标准HDMI接口

MIPI接口带触摸

1个 30 PIN MIPI接口，6PIN触摸屏座，0.5mm间距。

下载程序接口

具有ADB功能

实时时钟

板载RTC电池，支持定时开关机

看门狗

支持软件看门狗，系统异常，自动重启

工作温度

-20 ºC ~+70ºC

储存温度

-40 ºC ~+80ºC

相对湿度

95%(无凝露)

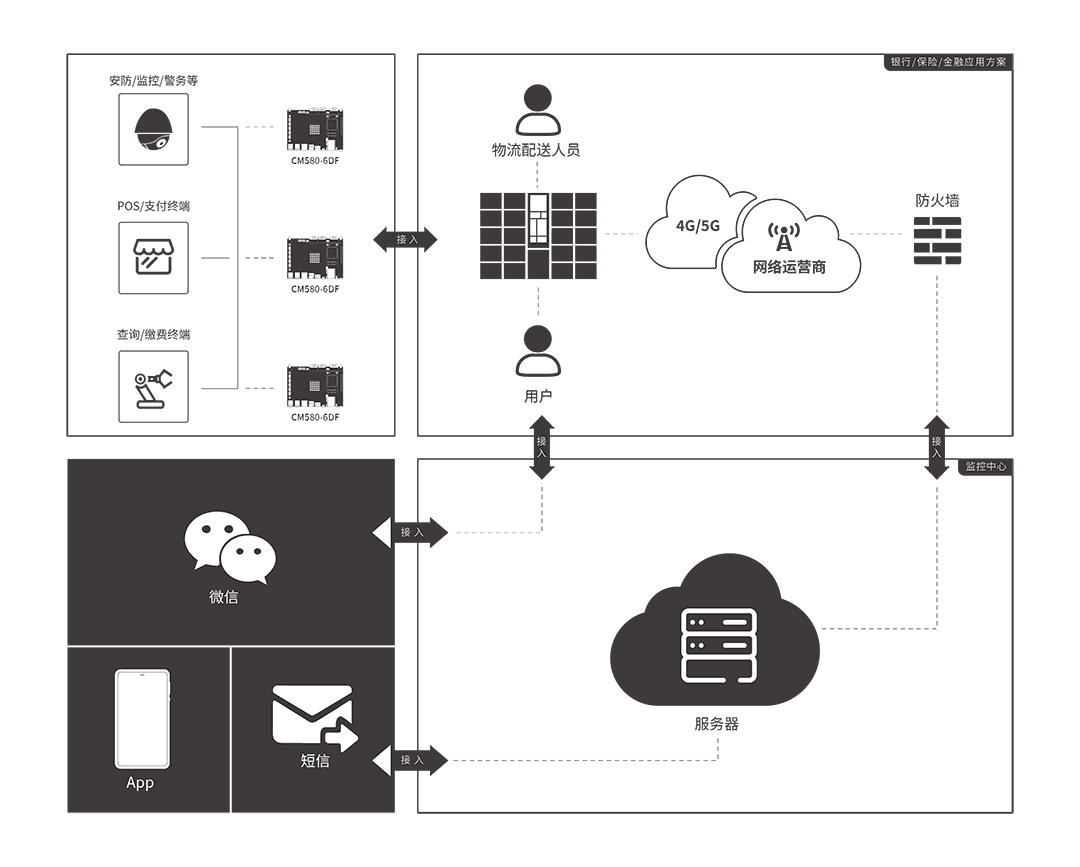

CM580-6DF

4G全网通

工控机

LVDS、HDMI、MIPI(屏幕接口）、GPIO接口、232接口、485接口、RJ45、复位、返回键、USB

146mm*100.5mm*17mm
